Тактильні таблички з шрифтом Брайля - вимоги ДБН
Тактильна табличка з шрифтом Брайля - це інформаційний носій для людей з порушеннями зору: назва приміщення продубльована рельєфними крапками за системою Брайля та піктограмою, яку можна визначити на дотик. Від звичайної таблички вона відрізняється фактурною поверхнею і контрастним тлом - ці два елементи разом забезпечують орієнтацію і для незрячих, і для слабозорих. Незряча людина шукає табличку навпомацки. Гострий кут на рельєфі - порізана рука. Тому у нас всі крапки Брайля округлі за профілем, а кути основи фрезерують з радіусом.
Нас часто запитують, чи потрібен Брайль тільки в медичних закладах. Ні - ДБН В.2.2-40:2018 поширює вимогу на всі будівлі з масовим перебуванням людей без винятку.
Нормативна база: ДБН та ДСТУ
Два документи разом закривають питання «чи треба» і «як саме»: ДБН В.2.2-40:2018 - де і що ставити, ДСТУ ISO 23599:2015 - якими мають бути самі крапки Брайля. Без другого стандарту перший не виконати.
| Документ | Що регулює | Чинний з |
|---|---|---|
| ДБН В.2.2-40:2018 | Інклюзивність будівель: перелік обов’язкових засобів орієнтації, у т.ч. тактильних табличок; місця встановлення | 01.04.2019 |
| ДСТУ ISO 23599:2015 | Технічні параметри шрифту Брайля: діаметр крапки 1,5 мм, висота рельєфу 0,6 мм, відстань між крапками | 01.01.2016 |
| ДБН В.2.2-17:2006 (зі змінами) | Доступність будівель для маломобільних груп населення; базові вимоги до покажчиків | 2006, поновлено 2018 |
| ДСТУ Б А.2.4-14:2009 | Правила нанесення написів і позначень на будівельних кресленнях; застосовується при проєктуванні | 2010 |
ДБН В.2.2-17:2006 часто плутають з В.2.2-40:2018: перший - загальний, другий - спеціальний і повніший. Для тактильних табличок пріоритет у В.2.2-40:2018.
Де встановлюють тактильні таблички
Нас телефонують з питанням, чи достатньо однієї таблички на вхідних дверях. Недостатньо. ДБН В.2.2-40:2018 пункт 5.3 визначає кілька обов’язкових точок у будівлях з масовим перебуванням людей:
- біля входів до кабінетів, залів і відділів - на висоті 1400-1600 мм від підлоги, зліва від дверей;

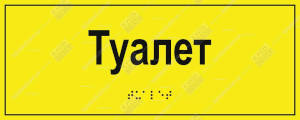

- санвузли - окремі таблички для чоловічих і жіночих приміщень з піктограмою і написом Брайлем;

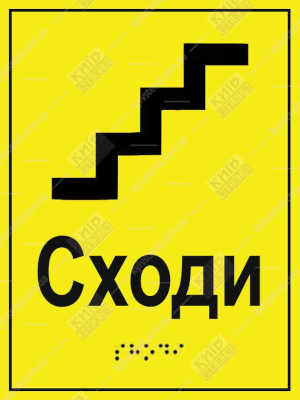

- сходові клітки - позначення поверху рельєфним цифровим знаком на поручні або стіні;

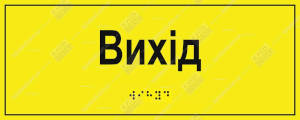

- евакуаційні виходи - напис «Вихід» Брайлем дублює вогнестійкий покажчик. Це окрема табличка, не суміщена з пожежним знаком ДСТУ ISO 7010.
Відповідальність за відсутність
Стаття 96 КУпАП встановлює відповідальність за порушення вимог доступності будівель і споруд для осіб з інвалідністю та інших МГН. Перевіряють дотримання ДБН В.2.2-40:2018 два органи: Держпродспоживслужба (в частині захисту прав споживачів) та Держархбудінспекція (ДАБІ) під час будівельного нагляду. Обидва мають право складати протоколи.
Перевірки частішають після скарг громадян.
Чи поширюється відповідальність на орендаря, а не тільки на власника будівлі? За практикою ДАБІ - протокол складають на того, хто відповідає за утримання приміщення згідно з договором оренди або внутрішнім розподілом відповідальності. Тому орендар, що облаштовує офіс, не застрахований.
Кілька разів нам дзвонили вже після того, як прийшов приписний акт ДАБІ. Табличку зробити встигали, але часу на узгодження з проєктантом вже не лишалось - доводилось монтувати «по факту» без відмітки в проєктній документації. Ліпше замовити до перевірки.
Технічні характеристики
Параметри стандартних моделей, що йдуть зі складу. Нестандартний розмір або колір тла - на замовлення, строк аналогічний.
| Параметр | Значення |
|---|---|
| Матеріал основи | Акрил 3 мм |
| Друк | УФ-друк з підвищеною стійкістю до зносу |
| Рельєф Брайля | Висота крапок 0,6 мм, діаметр 1,5 мм (ДСТУ ISO 23599:2015) |
| Типові розміри | 300x100 мм, 200x80 мм (індивідуальний розмір - на замовлення) |
| Тло | Контрастне - жовте або біле для підвищеної видимості слабозорими |
| Кріплення | Двосторонній скотч |
Жовте тло - стандарт для будівель нового будівництва. Біле - найчастіше просять для медичних і офісних інтер’єрів, щоб не виглядало занадто контрастно на тлі стіни.
Переглянути готові моделі тактильних табличок
Де обов’язкові тактильні таблички з шрифтом Брайля?
ДБН В.2.2-40:2018 зобов’язує встановлювати тактильні таблички в усіх будівлях з масовим перебуванням людей: лікарнях, школах, університетах, держустановах, готелях, торговельних центрах, вокзалах. Таблички розміщують біля входів до приміщень, кабінетів, санвузлів, сходових кліток та виходів.
Який стандарт регулює шрифт Брайля на табличках?
ДСТУ ISO 23599:2015 «Допоміжні технічні засоби для сліпих і людей з порушеннями зору» визначає розміри крапок Брайля, відстань між ними та висоту рельєфу. Стандарт діє в Україні з 2016 року.
Яка відповідальність за відсутність тактильних табличок?
Стаття 96 КУпАП передбачає штраф за порушення вимог доступності будівель для осіб з інвалідністю. Держпродспоживслужба та ДАБІ мають право перевіряти дотримання ДБН В.2.2-40:2018 і складати протоколи.
З якого матеріалу виготовляють тактильні таблички?
Стандартні моделі виготовляють з акрилу товщиною 3 мм з УФ-друком. Рельєфні крапки Брайля та піктограми нанесено методом фрезерування або термоформування - стійкість до зносу понад 10 років у приміщеннях.
На якій висоті кріпити тактильну табличку?
ДБН В.2.2-40:2018 пункт 5.3 - висота 1400-1600 мм від рівня підлоги, зліва від дверей. Ця висота комфортна для торкання рукою людини, що стоїть або пересувається на кріслі-колясці.
Готові моделі тактильних табличок з шрифтом Брайля - стандартні розміри, акрил 3 мм, відповідають ДБН В.2.2-40:2018 та ДСТУ ISO 23599:2015.
