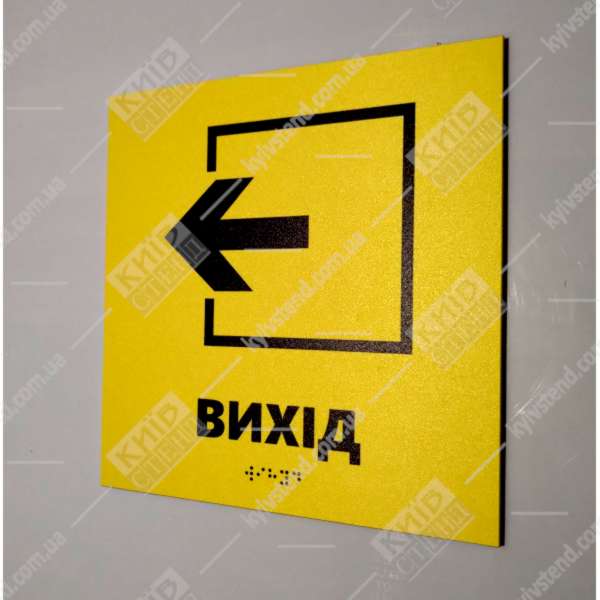

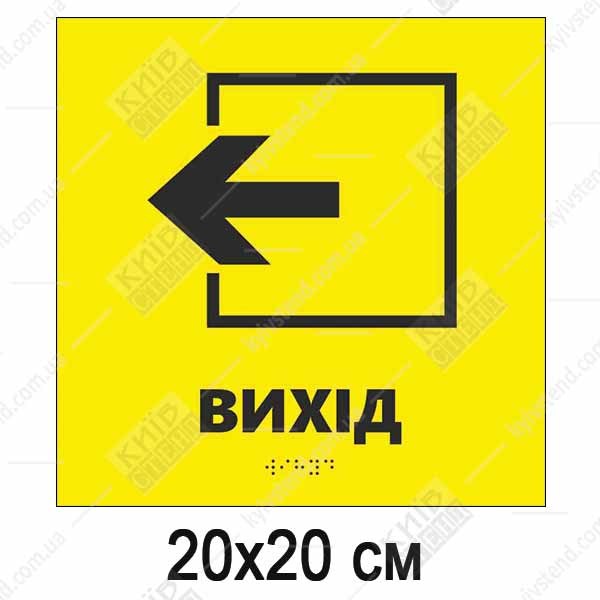

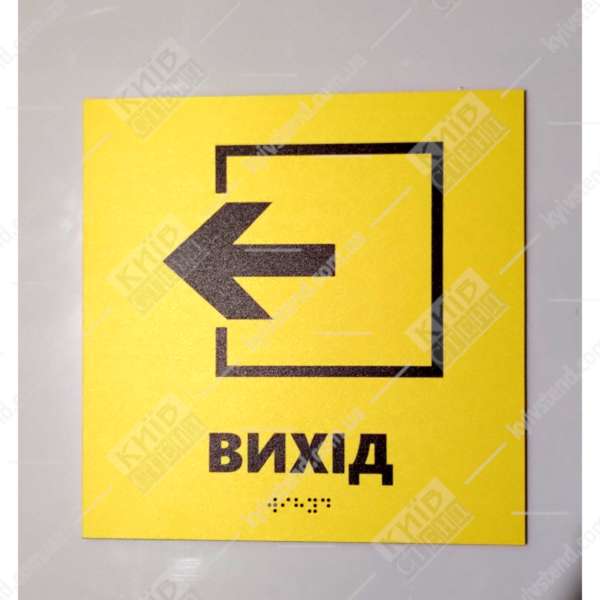

Тактильна табличка «Вихід ліворуч» зі шрифтом Брайля, 200x200 мм
- Евакуаційний знак «Вихід ліворуч» зі шрифтом Брайля для людей з вадами зору
- Жовтий фон, чорна стрілка - контрастний дизайн за вимогами ДБН В.2.2-40:2018
- Основа спінений пластик 3 мм - опуклі елементи Брайля тримаються без відшарування
- Кріплення двосторонній скотч або дюбелі - монтаж на висоті 1.2-1.6 м від підлоги
Термін виготовлення 1-3 робочих дні
Тактильна табличка «Вихід ліворуч» зі шрифтом Брайля, розмір 200x200 мм, основа спінений пластик 3 мм з повнокольоровим друком. Виготовляємо для евакуаційної навігації на доступних об'єктах за вимогами ДБН В.2.2-40:2018 і ДСТУ ISO 7010. Жовтий фон з чорною стрілкою забезпечує контраст для людей із залишковим зором, опуклий шрифт Брайля - для тотально незрячих. Кріпиться на висоті 1.2-1.6 м від підлоги до центру таблички.
Тактильна табличка «Вихід ліворуч»: евакуаційний знак з Брайлем для будівель
Навігаційний знак «Вихід ліворуч» встановлюється на евакуаційних маршрутах у будівлях, де є вимога доступності для людей з порушенням зору: школах, лікарнях, готелях, торгових центрах, навчальних закладах, станціях метро. Знак розміщується на стіні біля повороту або переходу - задовго до дверей виходу, щоб незряча людина відчула табличку і скоригувала напрямок руху. Після «Вихід ліворуч» на маршруті йде кінцевий знак «Вихід» безпосередньо біля евакуаційних дверей. Опуклий шрифт Брайля дублює текст «ВИХІД» з піктограмою стрілки - обидва носії інформації незалежні, що відповідає вимозі ДСТУ ISO 7010 про дублювання для осіб з різними типами порушення зору.
Характеристики
- Розмір: 200x200 мм
- Основа: білий спінений пластик 3 мм
- Зображення: високоякісний повнокольоровий друк
- Особливості: опуклий шрифт Брайля, тактильна піктограма стрілки
- Фон: жовтий контрастний з чорними елементами
- Форма: прямокутна з прямими кутами
- Кріплення: двосторонній скотч або дюбелі 6 мм з саморізами
- Використання поза приміщенням: можливо (короткочасна волога)
За якими нормами виготовляють тактильні таблички «Вихід» з Брайлем
ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд» - обов'язковий стандарт для громадських будівель і споруд, що проектуються або реконструюються після 2019 р. Вимагає тактильно-візуальних покажчиків на евакуаційних маршрутах: висота кріплення 1.2-1.6 м, контрастність мінімум 70%, дублювання шрифтом Брайля.
ДСТУ ISO 7010:2019 «Графічні символи. Знаки безпеки. Зареєстровані знаки безпеки» - знак евакуаційного виходу і навігаційні стрілки до нього. Знак E001 (вихід) і похідні знаки з напрямком - стандарт для евакуаційної навігації. Виробляємо відповідно до цього стандарту за кольором, формою і змістом.
Кодекс цивільного захисту України №5403-VI від 02.10.2012 (ред. 2024) і НАПБ А.01.001-2014 «Правила пожежної безпеки в Україні» - вимоги до евакуаційної навігації у будівлях. Повна серія навігаційних знаків з Брайлем - у каталозі тактильних табличок зі шрифтом Брайля.
Якщо ви проектуєте евакуаційний маршрут і не знаєте, скільки навігаційних знаків потрібно - надішліть план поверху, розрахуємо кількість і точки розміщення.
Рахуємо безкоштовно.
З досвіду виробника
Нам кілька разів телефонували замовники з питанням: «Яку саме табличку вішати - «Вихід ліворуч» чи «Вихід»?» Ми пояснюємо: навігаційний знак з напрямком йде на маршруті, кінцевий знак - безпосередньо на дверях або над ними. На великих об'єктах (лікарня, навчальний корпус) знаків може бути по 2-4 на кожний евакуаційний маршрут.
Ще одна типова ситуація - замовлення комплекту для атестації об'єкта у ДСНС. Інспектори перевіряють наявність знаків на всіх поворотах евакуаційних шляхів і висоту кріплення. Ми допомагаємо скласти кількість і маркування під конкретне планування поверху.
З wayfinding-навігації є тактильна табличка «Душова» зі шрифтом Брайля - для маркування приміщень. Інші знаки серії у каталозі тактильних табличок з Брайлем.
Питання та відповіді
Де встановлюють тактильну табличку «Вихід ліворуч» зі шрифтом Брайля?
На стіні біля виходу, з лівого боку дверей - або на підхідному коридорі де потрібна навігація «повернути ліворуч». Висота кріплення 1.2-1.6 м від підлоги до центру таблички за ДБН В.2.2-40:2018. Встановлюється на евакуаційних маршрутах у будівлях з вимогою доступності: школи, лікарні, готелі, торгові центри.
Яка різниця між «Вихід» і «Вихід ліворуч»?
«Вихід» без стрілки - кінцевий знак, розміщується безпосередньо біля дверей евакуаційного виходу. «Вихід ліворуч» - навігаційний знак на маршруті, показує напрямок руху до виходу. Обидва потрібні: спочатку навігаційний, потім кінцевий «Вихід» біля дверей.
Чи підходить ця табличка для вулиці?
Так, спінений пластик і повнокольоровий друк витримують короткочасний вплив вологи і ультрафіолету. Для постійного вуличного розміщення рекомендуємо алюмінієвий композит або нержавіюча сталь. Розрахуйте під ваше ТЗ через форму.
Чи відповідає табличка вимогам ДБН для доступності?
Так. Табличка виготовлена з опуклим шрифтом Брайля і тактильним піктограмним зображенням відповідно до ДБН В.2.2-40:2018 і ДСТУ ISO 7010. Жовтий фон забезпечує необхідний контраст для людей із залишковим зором.
Скільки таких табличок потрібно на один будинок?
Залежить від кількості поверхів і напрямків евакуаційного маршруту. На кожному повороті - окрема табличка з відповідним напрямком. Для будівель з вимогою доступності (ДБН В.2.2-40:2018) - повний комплект на кожному поверсі. Допоможемо розрахувати кількість і розміщення.
Скільки часу займає виготовлення?
1-3 робочих дні. При замовленні серії на будівлю (5 і більше таблички) - уточнюйте терміни при оформленні.
Якщо потрібен повний комплект навігаційних знаків з Брайлем для об'єкта - розрахуйте під ваше ТЗ через форму. Або дізнайтеся більше про виробництво Київ Стенд з 2007 року.
