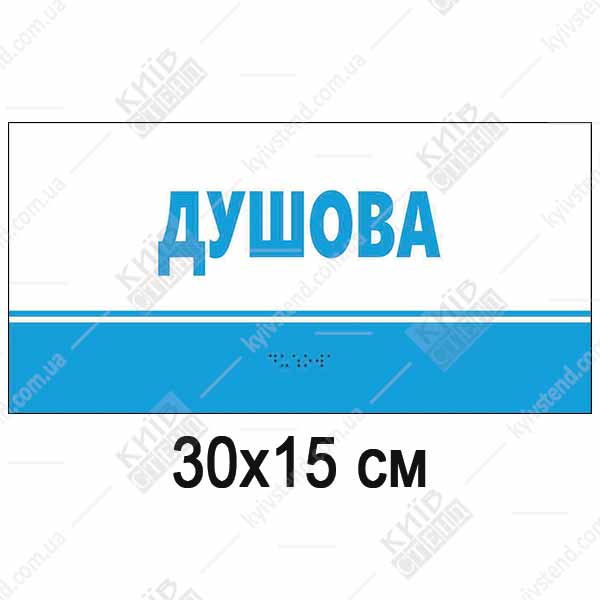

Тактильна табличка «Душова» зі шрифтом Брайля, 300x150 мм
- Рельєфний шрифт Брайля + контрастний текст - читається дотиком і зором
- Основа ПВХ 3 мм, стійка до вологи та санітарних засобів
- УФ-друк: синя піктограма душу на білому фоні, читається здалеку
- Кріплення двостороннім скотчем на висоті 1.2-1.6 м за ДБН
Термін виготовлення 2-4 робочих дні
Тактильна табличка «Душова» зі шрифтом Брайля, розмір 300x150 мм, основа спінений ПВХ 3 мм. Виготовляємо для реабілітаційних центрів, санаторіїв, готелів і фізкультурно-оздоровчих комплексів - де душові зони мають бути доступні для людей з порушенням зору. Поєднання рельєфного Брайля і контрастної піктограми відповідає ДСТУ ISO 21542:2021 і ДБН В.2.2-40:2018. Монтаж на висоті 1.2-1.6 м від підлоги - стандартна вимога для тактильних табличок.
Тактильна навігація для душових зон: хто і де зобов'язаний встановлювати
Реабілітаційні центри, лікарні з відновлювальним відділенням, санаторії, готелі категорії 3* і вище, фізкультурно-оздоровчі комплекси - ці заклади входять до переліку ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд». Норма вимагає тактильного маркування всіх функціональних зон: вхід, коридор, санвузол, душова, їдальня, ліфт. Душова зона - одна з обов'язкових. Одна табличка 300x150 мм покриває потребу одного входу в душовий блок. Для блоку з окремими кабінами - табличка на кожну кабіну або на загальний вхід залежно від планування.
Характеристики
- Розмір: 300x150 мм
- Основа: спінений пластик ПВХ товщиною 3 мм
- Друк: УФ, стійкий до вологи і ультрафіолету
- Шрифт Брайля: рельєфний, білий на контрастному тлі
- Фон: білий, нижня смуга блакитна з білим шрифтом Брайля
- Піктограма: знак душу за ISO 7001 (TC 01-012)
- Форма кутів: прямокутні
- Кріплення: двосторонній скотч, опційно дюбелі 6 мм
- Стійкість до вологи: так
Які норми регулюють тактильне маркування душових у закладах з масовим перебуванням
ДСТУ ISO 21542:2021 «Будівництво і споруди. Доступність і придатність для використання збудованого середовища» - основний стандарт інклюзивного проектування. Визначає вимоги до контрасту, розмірів і розміщення тактильних вказівників. Контраст фон-текст - не менше 70% (яскравість), шрифт Брайля - стандарт Брайля першого ступеня.
ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення» - обов'язковий для проектування і реконструкції будівель після 2018 року. Розділ 8: тактильне маркування приміщень, у тому числі санітарних вузлів і душових.
ДСТУ Б В.2.2-17:2011 «Доступність будівель і споруд для маломобільних груп населення» - діючий стандарт з вимогами щодо висоти кріплення (1.2-1.6 м), розміщення відносно дверного отвору (150-200 мм від прорізу, з боку ручки).
ISO 7001:2007 - міжнародний реєстр піктограм суспільного призначення, знак TC 01-012 «Душова». Піктограма загальновизнана, у тому числі серед незрячих, які впізнають її дотиком.
З досвіду виробника
Нам кілька разів телефонували з готелів після перевірки Держпраці - питали, чи потрібна окрема табличка для кожної душової кабіни або достатньо однієї на вхід у блок. Відповідь залежить від планування: якщо кабіни відокремлені і кожна має окремі двері - табличку на кожну; якщо загальний вхід у душову кімнату - достатньо однієї. Виробник тактильних табличок не може давати офіційні висновки про відповідність ДБН - це функція проектувальника або органу технічного нагляду, але ми допомагаємо вибрати правильну кількість і розташування.
Реабілітаційні центри замовляють одразу серію: душова, туалет, їдальня, кімната відпочинку, вихід. Для серії - узгодьте єдиний стиль оформлення: однакові розміри і кольорова схема роблять навігацію логічною. Виготовляємо комплекти під одне замовлення зі знижкою на тираж.
Питання та відповіді
На якій висоті монтувати тактильну табличку «Душова»?
За ДСТУ Б В.2.2-17:2011 і ДБН В.2.2-40:2018 - на висоті 1.2-1.6 м від підлоги, по центру дверного отвору або на відстані 150-200 мм від прорізу з боку ручки. Для душових зон - з боку входу.
Чи відповідає ця табличка ДСТУ ISO 21542:2021?
Так. Табличка відповідає вимогам ДСТУ ISO 21542:2021 щодо контрасту (мінімум 70%), наявності рельєфного шрифту Брайля і піктограми. Точне підтвердження відповідності - у технічній документації на замовлення.
Чи витримує табличка вологу в душовому приміщенні?
Так. Основа з вспіненого ПВХ стійка до вологи, водяна пара не впливає на форму і колір. УФ-друк не вигорає. Для відкритих вологих зон - в умовах постійної вологи скотч може потребувати заміни на дюбельне кріплення.
Чи можна замовити табличку з піктограмою ISO 7001?
Так. Піктограма душу відповідає ISO 7001 (знак TC 01-012). Замовляємо зі стандартною піктограмою або з вашим векторним файлом - підберемо під стандарт.
Для яких закладів обов'язкові тактильні таблички?
За ДБН В.2.2-40:2018 - для будівель з масовим перебуванням людей: лікарні, санаторії, реабілітаційні центри, готелі, фізкультурно-оздоровчі комплекси, навчальні заклади з гуртожитками. Для нових будівель норма обов'язкова з 2018 року.
Скільки часу займає виготовлення?
2-4 робочих дні після підтвердження замовлення. При замовленні серії табличок для закладу - узгоджуємо терміни окремо. Відправляємо Новою Поштою по всій Україні.
